Pour les besoins du plan Design du concept du restaurant "Bol'appétit", il était impératif de créer de nouveau support physique comme facteur d'ambiance. Toujours dans le thème de l'Asie et de la restauration.

Design Produit : l'étagère Dragon

Pour donner suite au plan d'aménagement Design du commerce Bol'appétit, il se devait de booster les ventes de vins et pour mieux agrémenter la vente, une étagère « Dragon » de création unique en polycarbonate sera positionné en hauteur sur le mur côté caisse, derrière le pare-haleine

Cette étagère à une connotation asiatique, représentée symboliquement par le Dragon. Les lignes et la transparence du matériau soulignent une certaine légèreté et pureté. C'est un présentoir mais aussi un objet quasi artistique qui égayera les clients.



Etagère Dragon Design

L'aspect technique et fonctionnel,

Chaque élément que compose l'étagère Dragon : les pattes, la queue, la tête, les nageoires dorsales s'emboîtent sans colle ni vis.
Le tout s'assemble à leur propre point de montage.
Les deux paires de pattes sont les deux seuls points de fixations de l'étagère Dragon.

En vu du poids des bouteilles, la position des nageoires dorsales et des pattes se fixant au mur, à dû être parfaitement calculé afin d'équilibré l'ensemble de la structure.

En matière polycarbonate, connue pour sa facilité à modeler, les courbes sur le croquis 3D ont dû donner des angles arrondis aux arêtes à cause du procédé de pliage et d'une résistance limite du matériau.

Vidéo de présentation du principe de montage de l'étagère Dragon



Le rendu 3D et photographique

Vue 3D Design EtagèreVue Technique 3D
Vue technique. Rendu commercial en 3D 2010

Etagère Dragon

Vue de trois-quarts

Etagère Dragon tête
Vue avant, chaque éléments s'emboîtent parfaitement

Etagère Dragon Queue

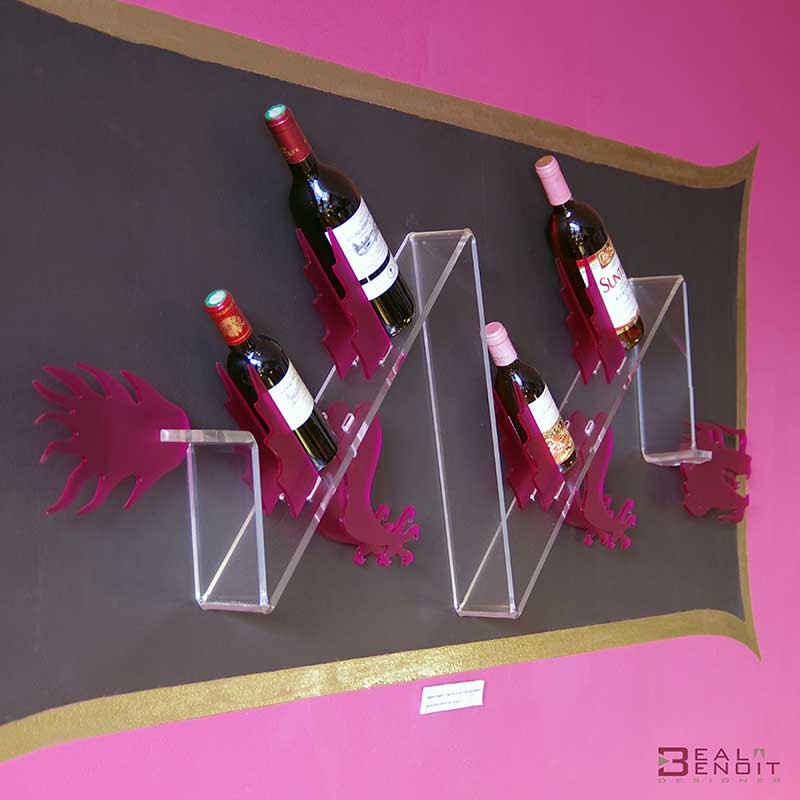

Vue arrière, les bouteilles sont parfaitement maintenues et ce malgrè leur propre poids.



Déclinaison du produit



Etagère Dragon en plusieurs dorsales.

Chaque nouvel élément est imbriqué dans la précédente et est auto maintenu par le point d'encrage par une vis au niveau de chaque jambe

Déclinaison étagère Design Dragon

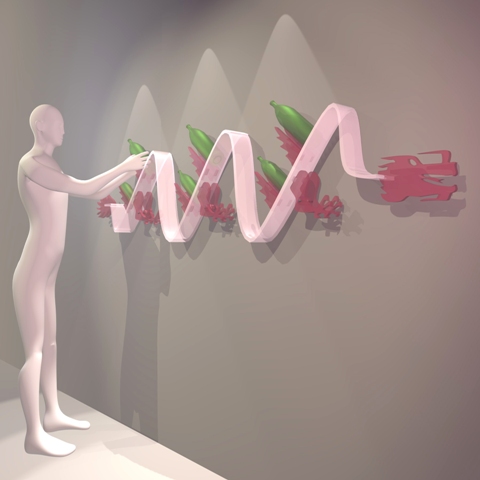

Design-Shelf Dragon multi 3D

Déclinaison en version 3 dorsales pour une présentation de 2 autres produits supplémentaires

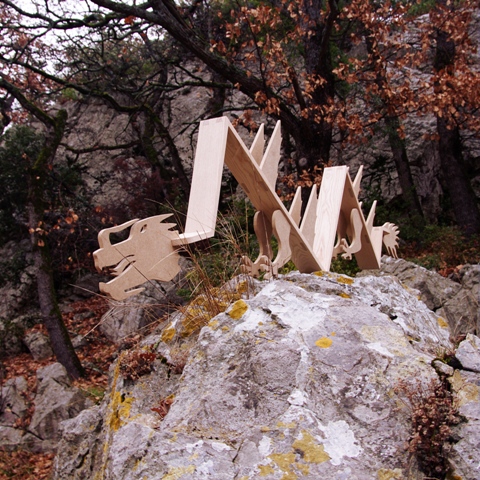

Etagère Dragon en version bois.

Du fait de la conception en bois, les angles sont toujours respectées, mais il n'y a plus d'arrondie. Chaque ligne dorsale est imbriqué par des tenons et mortaises.

Etagere Dragon Design Bois support bouteille

Le style est différent du fait de sa conception, mais donne un aspect noble par le bois.

Les membres du Dragons sont en MDF, et donc peignables à souhait.
